スタンド

HRX、RH、KHシリーズのデジタルマイクロスコープと組み合わせられるスタンドラインナップです。

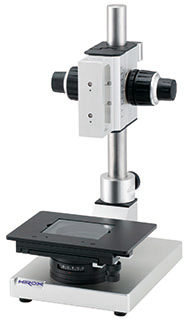

  • 写真の製品は#1、
    高精度透過ストレートスタンドです。

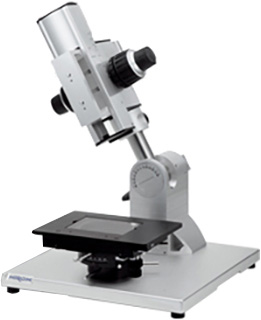

  • 写真の製品は#6、
    高精度電動透過アングルスタンドです。

スタンドラインナップ　組合せ一覧

＃ 製品名 スタンドタイプ Z軸ブロック
(レンズ取付部)		 XYステージ 構成アイテム型式
1 高精度透過ストレートスタンド ストレート 手動 透過照明_有
  • ST-G(ストレートスタンド_ベース板･ポール部)
  • FB-M(高精度ブロック)
  • XY-GB2(透過用XYステージ)
  • XY-CB(透過用ステージブロック)
2 高精度電動透過ストレートスタンド ストレート 電動 透過照明_有
  • ST-G(ストレートスタンド_ベース板･ポール部)
  • FB-E(電動ブロック)
  • XY-GB2(透過用XYステージ)
  • XY-CB(透過用ステージブロック)
3 高精度ストレートスタンド ストレート 手動 透過照明_無
  • ST-G(ストレートスタンド_ベース板･ポール部)
  • FB-M(高精度ブロック)
  • XY-G2(XYステージ)
  • XY-C(ステージブロック)
4 高精度電動ストレートスタンド ストレート 電動 透過照明_無
  • ST-G(ストレートスタンド_ベース板･ポール部)
  • FB-E(電動ブロック)
  • XY-G2(XYステージ)
  • XY-C(ステージブロック)
5 高精度透過アングルスタンド アングル
(左右90度傾斜対応)		 手動 透過照明_有
  • ST-GA(アングルスタンド_ベース板･ポール部)
  • FB-M(高精度ブロック)
  • XY-GB2(透過用XYステージ)
6 高精度電動透過アングルスタンド アングル
(左右90度傾斜対応)		 電動 透過照明_有
  • ST-GA(アングルスタンド_ベース板･ポール部)
  • FB-E(電動ブロック)
  • XY-GB2(透過用XYステージ)
7 高精度アングルスタンド アングル
(左右90度傾斜対応)		 手動 透過照明_無
  • ST-GA(アングルスタンド_ベース板･ポール部)
  • FB-M(高精度ブロック)
  • XY-G2(XYステージ)
8 高精度電動アングルスタンド アングル
(左右90度傾斜対応)		 電動 透過照明_無
  • ST-GA(アングルスタンド_ベース板･ポール部)
  • FB-E(電動ブロック)
  • XY-G2(XYステージ)
  • Z軸が電動によって、3D計測が可能になります。
  • 透過照明は対象物の下から照射する照明になります。
